โปรแกรมดูการเปรียบเทียบ Altium 365 Gerber แบบสแตนด์อโลนให้การเข้าถึงฟรีเพื่อดูความแตกต่างระหว่างไฟล์การผลิต Gerber ผ่านทางเว็บเบราว์เซอร์ของคุณแบบกราฟิก นี่เป็นโซลูชันที่ง่ายและรวดเร็วสำหรับการตรวจสอบผลลัพธ์การผลิตของการออกแบบระหว่างการเปิดตัวซ้ำหรือก่อนที่จะส่งข้อมูลการผลิตบอร์ดของคุณออกสู่การผลิต
โปรแกรมดู Gerber Compare เป็นบริการฟรีที่พัฒนาและให้บริการโดย Altium มอบฟังก์ชันการทำงานเต็มรูปแบบโดยไม่จำเป็นต้องดาวน์โหลด ติดตั้งซอฟต์แวร์ หรือลงทะเบียน รองรับแพ็คเกจไฟล์ Gerber ทั่วไปที่หลากหลาย รวมถึงไฟล์เอาท์พุต Gerber ที่สร้างโดย Altium Designer และแอปพลิเคชัน ECAD อื่นๆ หรือแม้แต่ข้อมูล Gerber ที่จัดทำโดยผู้จำหน่ายฮาร์ดแวร์
https://www.altium365.com/gerber-compare
เปรียบเทียบเกอร์เบอร์ (Gerber Compare)

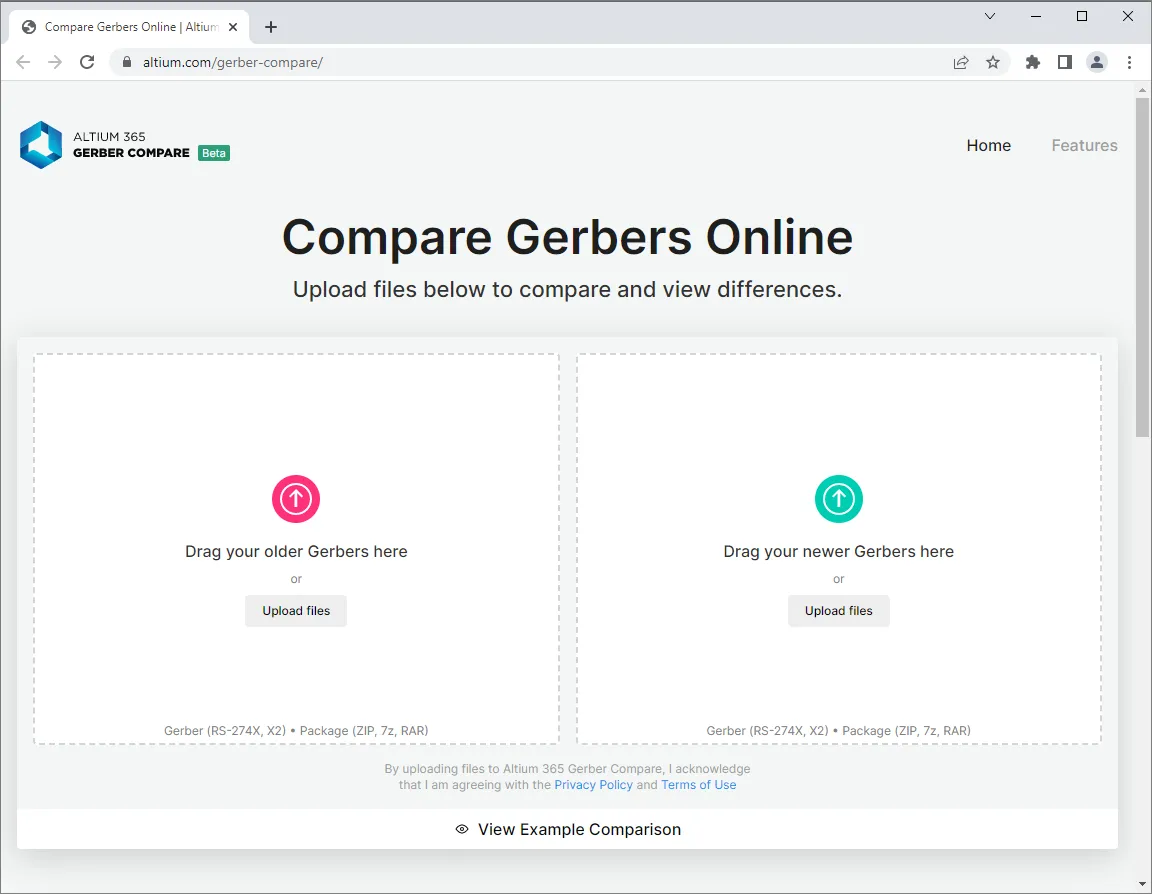

โปรแกรมดู Gerber Compare ออนไลน์ยอมรับข้อมูล Gerber ที่จัดรูปแบบ RS-274X หรือ X2 มาตรฐานในไฟล์เก็บถาวร (ZIP, RAR ฯลฯ ) หรือตามไฟล์ที่ระบุจากโฟลเดอร์ในเครื่อง
ใช้ตัวเลือกเพื่อเรียกดูและค้นหาชุดไฟล์ Gerber หรือไฟล์เก็บถาวร Gerber ไฟล์เดียวที่เหมาะสม คุณยังสามารถลากและวางโฟลเดอร์ลงในกล่องอัปโหลดได้
เครื่องมือเปรียบเทียบจะคำนวณความแตกต่างระหว่างชุด Geber ที่ใหม่กว่า/เก่ากว่า (แหล่งที่มา/เป้าหมาย) ทันทีที่อัปโหลด โปรดทราบว่ากระบวนการนี้อาจใช้เวลาสักระยะกับการออกแบบขนาดใหญ่หรือซับซ้อน

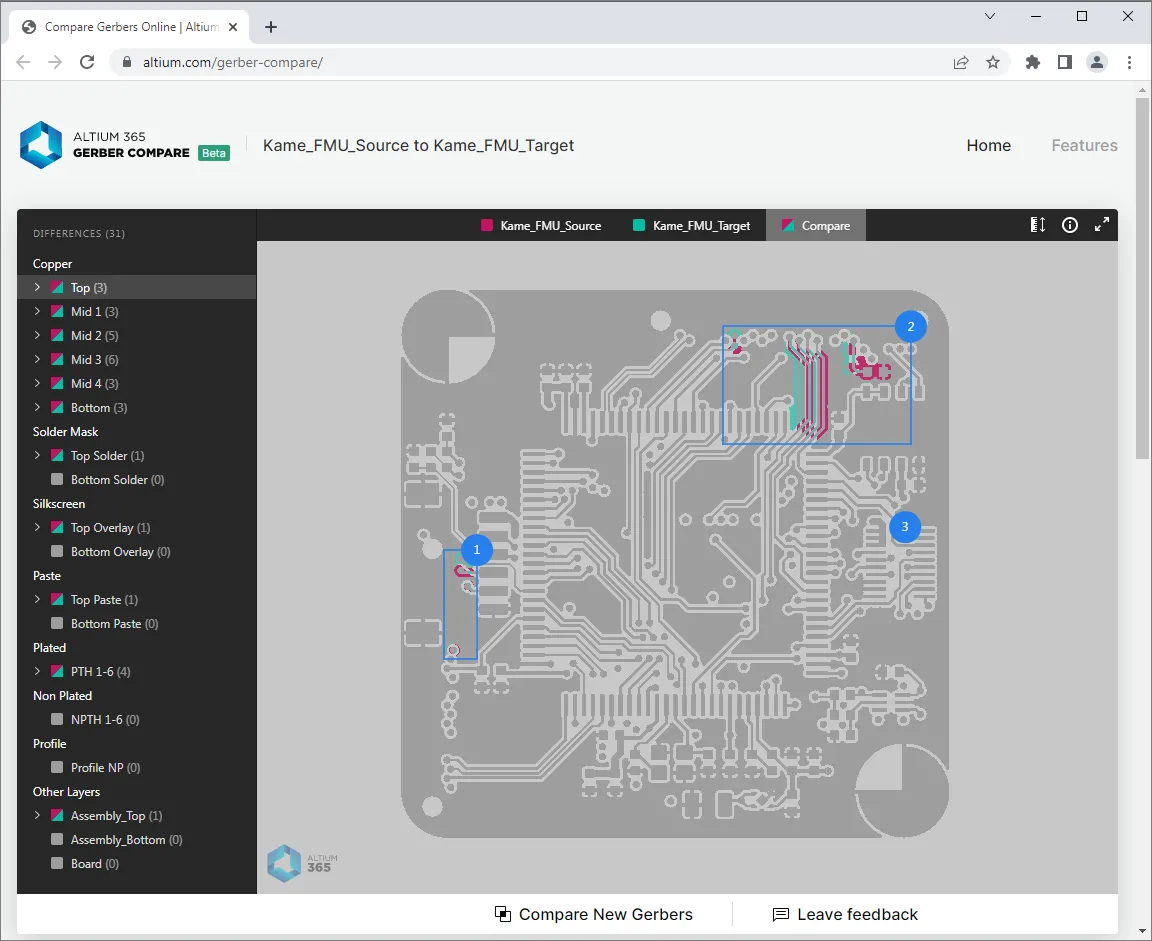

เมื่ออัปโหลดไฟล์ Gerber สองชุดไปยังเครื่องมือเปรียบเทียบ Gerber แล้ว อินเทอร์เฟซของเบราว์เซอร์จะแสดงทั้งข้อมูลกราฟิกและข้อมูล Net ระหว่างชุดข้อมูล Gerber UI แบบโต้ตอบช่วยให้คุณเลือกและเน้นความแตกต่างของเลย์เอาต์แยกกันตามเลเยอร์ ซูมและแพนไปยังพื้นที่บอร์ดใดก็ได้ และดูชุดข้อมูล Gerber ต้นฉบับแต่ละชุดแยกกัน

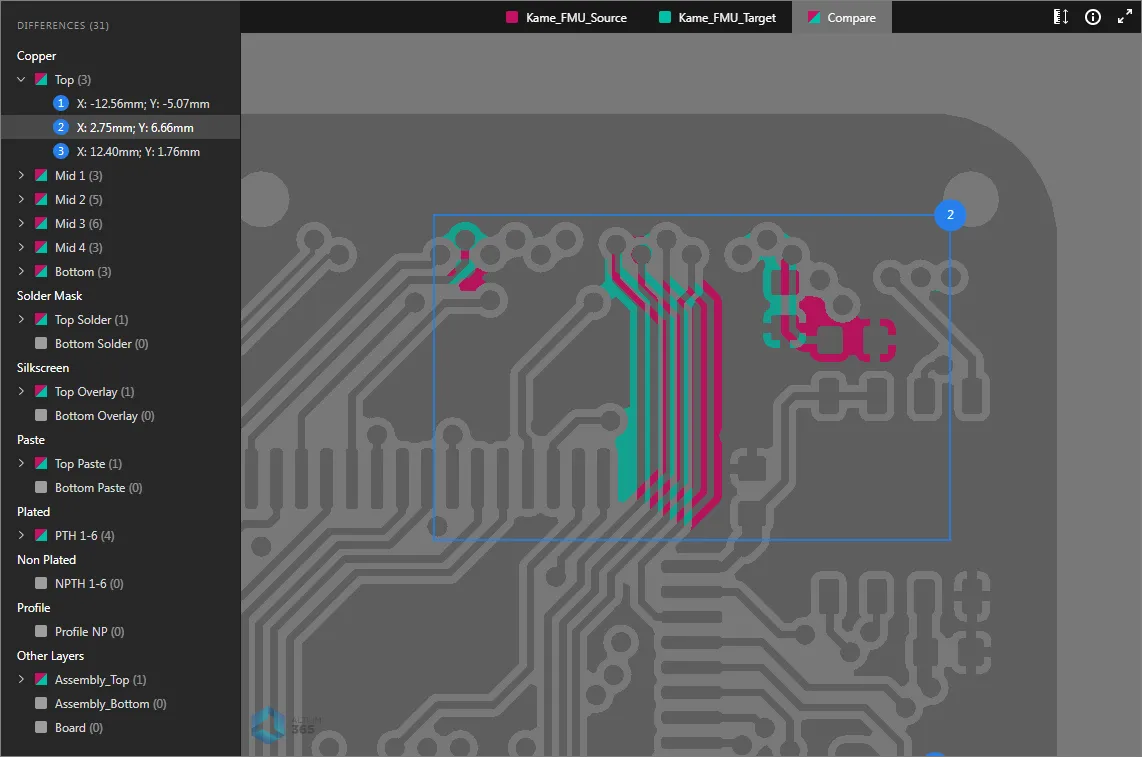

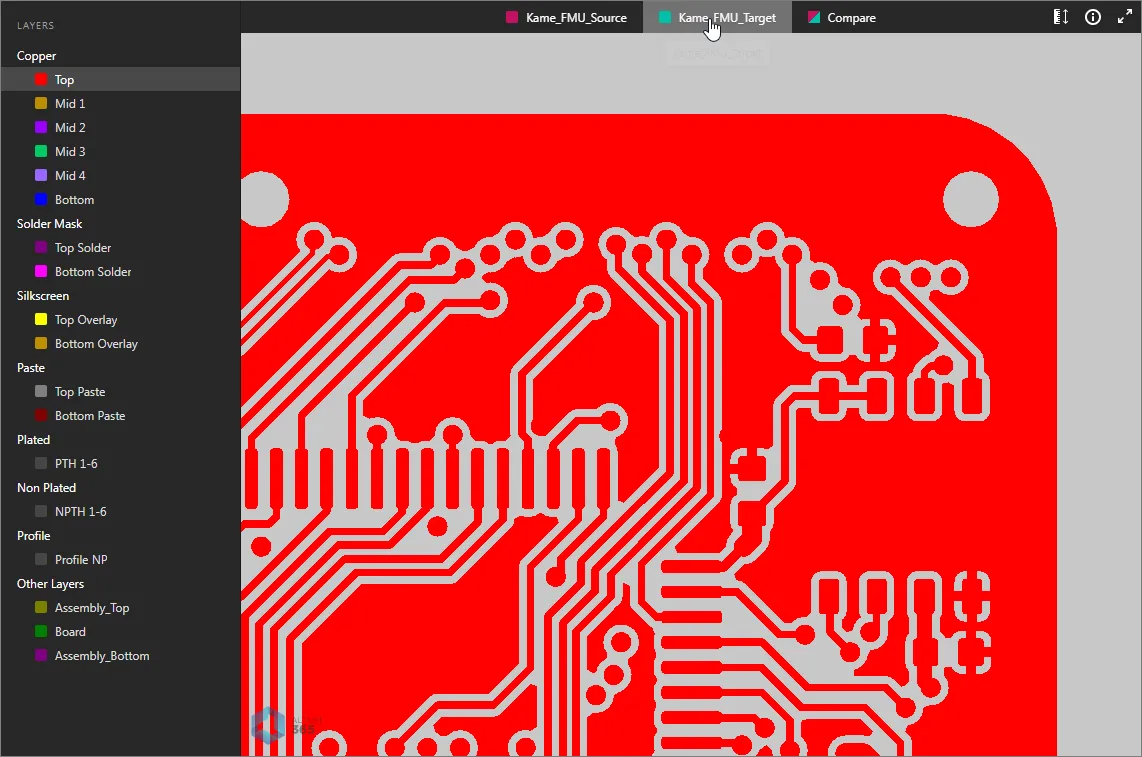

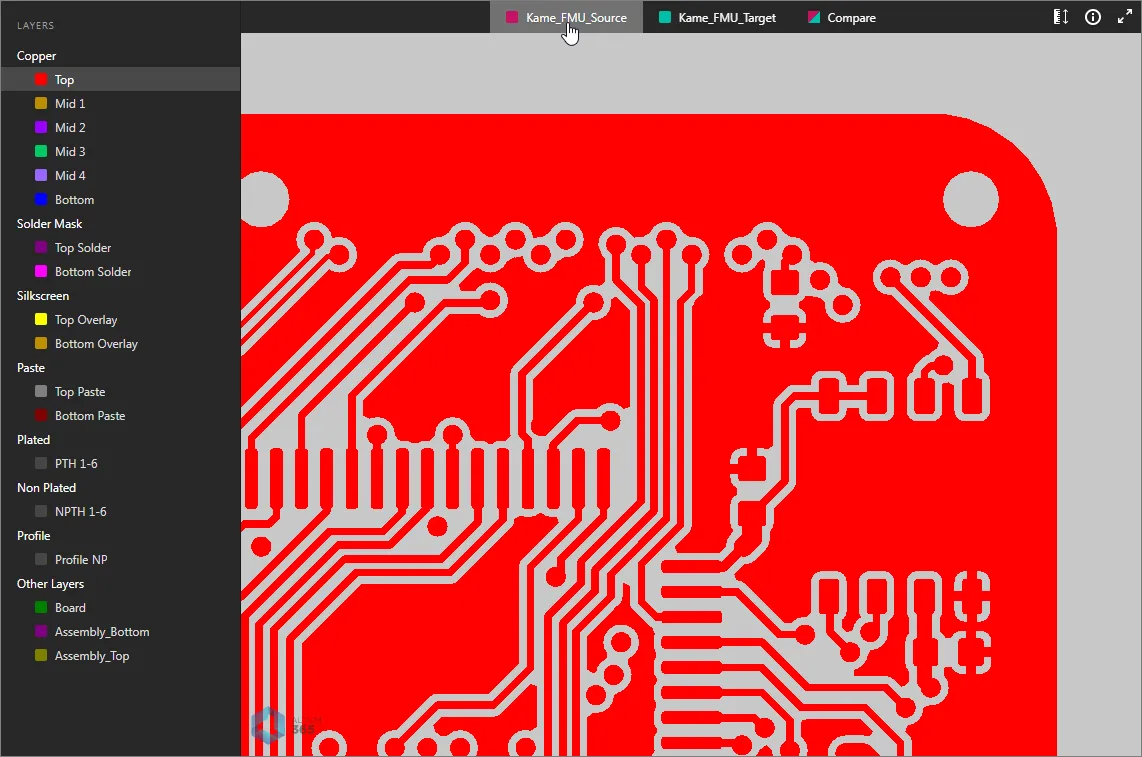

เลเยอร์ที่เลือกสามารถขยายเพื่อแสดงส่วนสุทธิที่มีหมายเลขแยกกันซึ่งแสดงถึงความแตกต่างในเลเยอร์นั้น (ตามที่แสดงโดยค่าเริ่มต้น) คลิกรายการสุทธิเพื่อขยายรายละเอียดการเปลี่ยนแปลง โดยที่จอแสดงผลกราฟิกจะมีรหัสสีเพื่อแยกแยะข้อมูล Gerber เก่า (สีแดง) จากข้อมูล Gerber ใหม่ (สีเขียว) หากต้องการดูข้อมูล Gerber ที่เทียบเท่าของชุดแหล่งที่มาที่เก่ากว่า/ใหม่กว่า ให้เลือกแท็บที่มีชื่อที่ด้านบนของมุมมอง
Differences Pane
บานหน้าต่างความแตกต่างของมุมมองการเปรียบเทียบ Gerber ทางด้านซ้ายให้ข้อมูลความแตกต่างของเลเยอร์และเลเยอร์ และการนำทางผ่านความแตกต่างของ Gerber เหล่านั้น รายการจะรวมอยู่ในเลเยอร์บอร์ดทั้งหมด โดยแต่ละเลเยอร์จะมีรายการย่อยที่มีหมายเลขสำหรับชุดความแตกต่างที่ตรวจพบระหว่างไฟล์เลเยอร์ Gerber
Taking Measurements

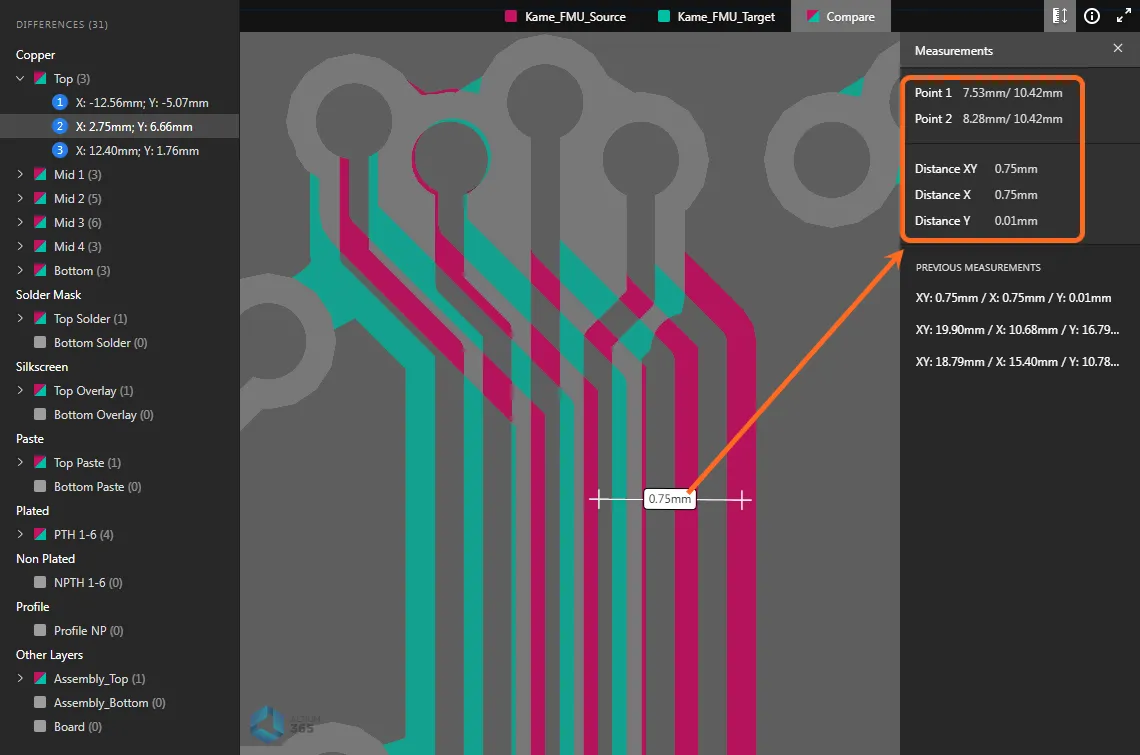

คุณสามารถทำการวัดขนาดระหว่างจุดสองจุดที่แม่นยำภายในแหล่งที่มา เป้าหมาย หรือเปรียบเทียบมุมมอง Gerber โดยคลิกปุ่มเพื่อเข้าสู่โหมดการวัดในบานหน้าต่างการวัด
หากต้องการทำการวัดระหว่างจุดสองจุด:
- คลิกที่จุดการวัดจุดแรก (จุดที่ 1) จากนั้นจะมีเครื่องหมายกากบาทสีขาวเล็กๆ กำกับอยู่
- ย้ายและคลิกที่จุดวัดที่สอง (จุดที่ 2) คุณสามารถคลิกขวา (หรือกด Esc) ก่อนที่จะกำหนดจุดที่สองเพื่อเริ่มต้นใหม่อีกครั้ง
- ระยะ XY ที่วัดได้จะถูกรายงานในมุมมองบอร์ดและในบานหน้าต่างการวัด บานหน้าต่างยังรวมถึงระยะห่าง X และ Y ที่แยกจากกัน และตำแหน่ง XY ของจุดที่ 1 และจุดที่ 2
